MECANISMOS PARA LA TRANSFORMACIÓN DE MOVIMIENTOS

MOVIMIENTO GIRATORIOS- GIRATORIO

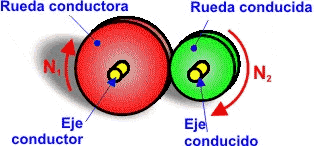

1)-Ruedas de fricción: Este sistema permite transmitir un movimiento giratorio entre dos ejes paralelos o perpendiculares, modificando la velocidad y el sentido de giro.

Este sistema consiste de dos ruedas cada una con su eje, cuyos perímetros se encuentran en contacto. El movimiento se transmite de una rueda a otra mediante fricción o rozamiento. La primera se nomina la conductora, es la que se esta movimiento y girando, transmite el movimiento a una rueda denominada conducida.

2)-Multiplicador de velocidad (poleas): Este sistema se emplea para transmitir un movimiento entre dos ejes permitiendo aumentar, disminuir o mantener la velocidad de giro, al tiempo que mantiene o invierte el sentido de giro de los ejes este sistema consta de dos poleas fijas cada una con su eje y unidas con una correa conductora la transmitimos del movimiento la realiza la rueda conductora a la conducida por medio de la correa.

3)-Cadena piñón: Permite transmitir un movimiento giratorio entre dos ejes paralelos modificando la velocidad pero no el sentido de giro, este sistema consta de una cadena sin fin cuyos eslabones engranan en los dientes de una rueda dental, en la medida en que el piñón conductor gire y que el conductor lo haga.

4)-Rueda dentada - linterna: Este sistema permito transmitir un movimiento giratorio entre ejes, modificando las características y sentido de función, consta de una rueda dental, los cuales penetran en el interior de un tambor de barras denominada lin

6)-Sinfín-piñón:

Este mecanismo permite transmitir un movimiento giratorio entre dos ejes que se cruzan perpendicularmente, estos ejes se llaman arboles, un motriz al cual se le realiza el movimiento y otro denominado útil quien recibe el movimiento a través de un piñón, el sinfín es parecido a un tornillo y sus dientes se unen con los del piñón para lograr movimiento.

Movimiento giratorio-oscilante

1)-Sistema de levas:

Este mecanismo permite obtener un movimiento lineal alternativo o uno oscilante, a partir de uno giratorio. Consta de una leva la cual se esta moviendo o girando por medio de un árbol (eje), el perfil de la leva se conecta con un seguidor o palpador y se mueve a medida que ella gira. para que el seguidor realice en movimiento lineal alternativo se le debe colocar un muelle o resorte.

2)- Excéntrica-Biela-Palanca:

Este sistema permite obtener un movimiento giratorio continuo a partir de un oscilante o viceversa. La excéntrica es una rueda la cual se compone de un eje o tornillo del centro y otro en su exterior, al tornillo del exterior se le une la cabeza de una Biela mientras que al pie de la Biela se le une una Palanca la cual se esta moviendo oscilatoria mente
